直流無刷電機下線質量檢測 - 異響
- 被测对象: 直流無刷電機
- 问题与挑战:
- 無電機轉速信號，且轉速波動大。
- 刮擦、嘟嘟、噠噠等異響被其他聲音掩蔽，人工辨識缺乏可靠性，用聲級計和頻譜分析儀均無法有效識別。
- 生產節拍快，對檢測即時性要求高。
- 方法及成效:
- 使用SigMA系統對電機進行即時下線檢測（圖1），在無轉速信號情況下實時獲得電機轉速。
- SigMA通過提取被測件的異響特徵進行學習，有效識別和攔截各種異響（圖2、圖3）。
- 图片:
- 补充图片:
, 补充图片标题:

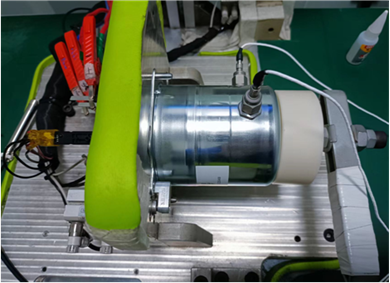

圖1 無刷電機實時檢測 - 补充图片:
, 补充图片标题:

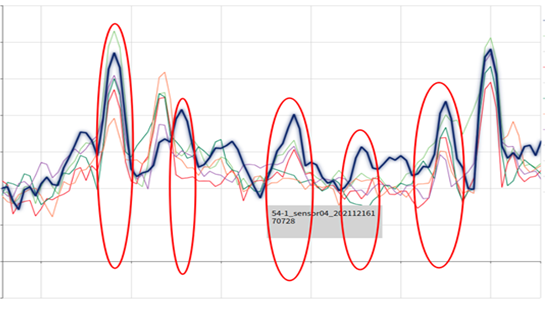

圖2 SigMA系統成功識別軸承缺陷 - 补充图片:
, 补充图片标题:

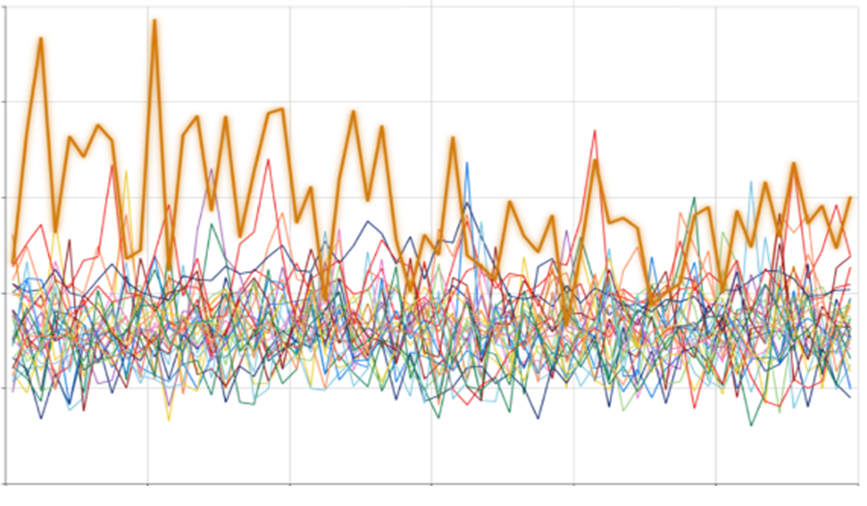

圖3 異響件（橙色加深）噠噠聲被識別
